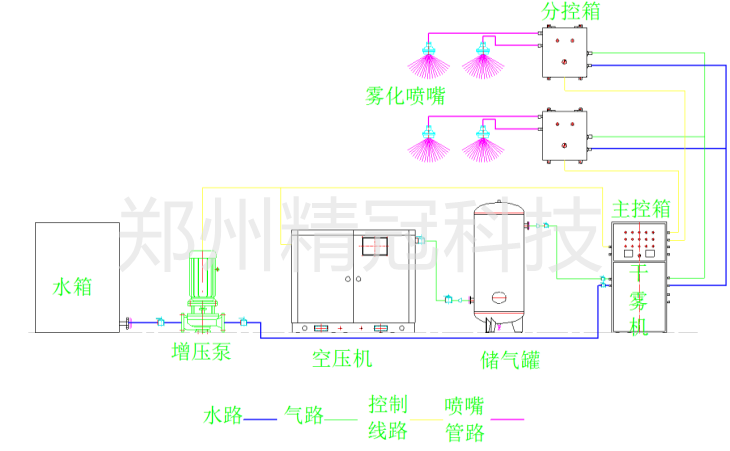

微米級干霧抑塵裝置采用模塊化設計技術。由微米級干霧抑塵機、螺桿式空氣壓縮機、萬向節噴霧器總成、水氣連接管線、電伴熱系統和自動控制系統組成。

1.微米級干霧抑塵機

是將氣、水過濾后，以設定的氣壓、水壓、氣流量、水流量按開關程序控制電磁閥打開或關閉，經管道輸送到噴霧器總成中去，實現噴霧抑塵。它由電控系統、多功能控制系統、流量控制系統組成。安裝在IP55標準的箱體內，有進氣管接口1個，進水管接口1個，出氣管接口2個，出水管接口2個。面板上有文本顯示器、氣、水壓力表和電控系統按鈕。

2.電控系統

電控系統是干霧抑塵系統的控制中心，集合了可編程控制器、保護電路、繼電器以及與它們相關的元器件。為用戶提供自動和手動兩種操作模式。在自動操作模式時，可自動接收皮帶機工作信號，通過PLC控制繼電器，啟動或停止噴霧箱噴霧。在手動模式，操作人員可以按壓操作按鈕啟動或停止噴霧箱噴霧。用戶還可以通過PLC設置接口修改噴霧周期及管道吹掃時間等。電控系統將干霧抑塵機與現場設備的控制信號連接起來，以便實現自動控制。

3.螺桿式空氣壓縮機

螺桿式空氣壓縮機的作用是為微米級干霧抑塵系統提供標準氣源。

4.噴霧箱/萬向節噴霧器總成

接收由干霧抑塵機輸送來的氣、水并將其轉化成顆粒霧噴射出去，按干霧抑塵機的控制指令噴向抑塵點。當干霧與粉塵顆粒相互接觸、碰撞時，使粉塵顆粒相互粘結、凝聚變大，并在自身的重力作用下沉降，從而達到抑塵的作用。

5.噴霧箱總成控制器/水氣分配器

通過對其控制實現水、氣、電主管線與噴霧箱/萬向節噴霧器總成的連接，并根據現場情況通過PLC控制實現各噴霧箱/萬向節噴霧器總成分別噴霧。

6.水氣連接管線

將干霧抑塵機、噴霧箱噴霧器總成、螺桿式空氣壓縮機、壓縮空氣儲氣罐、水源等用不同管徑的管按要求連接起來。

7.電伴熱及保溫系統

電伴熱系統分布在干霧抑塵機、噴霧器總成及水、氣管路上，當環境溫度低于+5℃時啟動。

微米級干霧抑塵裝置能夠產生微米的水霧顆粒，對懸浮在空氣中的粉塵-可吸入粉塵顆粒進行有效的吸附而聚結成團，受重力作用而沉降，從而達到抑塵作用。微米級干霧抑塵裝置具有很好的抑塵能力:在污染的源頭--起塵點進行粉塵治理;水霧顆粒為干霧，在抑塵點形成濃而密的霧池;抑塵效率高;耗水量小，物料（煤）無熱值損失，無二次污染;占地面積小，操作方便，全自動控制;設備投入少，運行、維護費用低;適用于無組織排放，密閉或半密閉空間的污染源，降低粉塵.

微米級干霧抑塵裝置廣泛適用于港口、火電、鋼鐵、礦場、化工等無組織排放場所固定污染源的密閉或半密閉空間，如:翻車機房、篩分塔、轉接塔、破碎機房、裝車樓、裝卸船機等。
