一種由柴油機直接驅動的風送式霧炮機制作方法
時間：2021-10-22 16:37:53

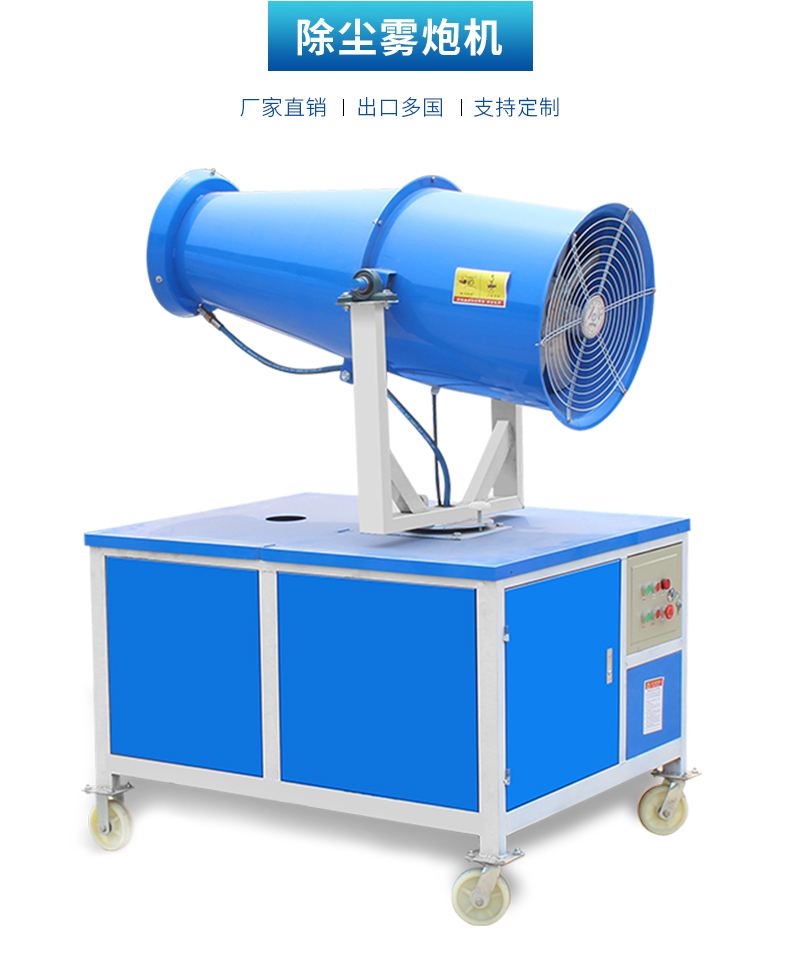

霧炮機也叫噴霧器。目前市場上現有的風送式霧炮機多為空氣驅動，廣泛應用于市政除塵、園林噴灌等環境。這種風送式霧炮機通過風扇的小噴嘴噴水，然后通過風力將水吹向遠處。目前的風送式霧炮機存在以下缺點：由電機直接驅動，噴嘴開口小，經常被泥沙等雜物堵塞。特別是冬季低溫時水中有少許冰碴，更容易堵塞噴嘴。霧槍機根本無法在這種低溫環境下使用。噴灑小水滴代替更精細的水霧，霧化程度低，工作效果差，在沙土地面噴灑容易形成泥水；如果噴嘴充入高壓水以增強霧化程度，則容易爆裂。僅依靠風力噴射小水滴，噴射距離短，范圍小，自動化程度低，功能單一，不夠靈活，使用空間有限?，F(xiàn)在大部分設備都需要電連接，既浪費資源，又不適合無電工作。因此，我們提出了一種由柴油機直接驅動的風送式霧炮機。
為了達到上述目的，設計一種柴油機直接驅動的風送式霧炮機，包括下支架和上支架，下支架上端與上支架連接，下支架外部一側安裝有電箱，水泵通過安裝板安裝在下支架外部的另一側，水泵通過軸體與一滾輪連接，下支架外部的中部設有橫板和底板 液壓站的上端設有電磁閥；柴油機機體外側設有連接板，連接板上設有液壓離合器推桿；柴油機機體上端設有油缸，油缸通過二連接管和第三連接管分別與電磁閥和液壓站連接；柴油機機體外側上部通過固定軸連接過渡輪；環形圈遠離殼體的一側等距設有一噴嘴；環形圈的下端通過一連接管與水泵連接；殼體上端的中部設有吊耳。優選地，殼體內腔的左側設有與環形圈連通的環形管，環形管遠離網格網的一側等距離設有二噴嘴，環形管位于環形圈內。
本實用新型提供了一種柴油機直接驅動的風送式霧炮機，其優點是：兩個連接管通過電箱控制電磁閥與油缸連通，柴油機風送式霧炮機啟動帶動二滾筒旋轉，一皮帶帶動一滾筒旋轉，二皮帶帶動過渡輪，第三皮帶帶動一滾筒旋轉，一風扇和二風扇進一步將一噴嘴噴出的噴霧吹向環形圈。液壓離合器推桿控制裝置的運行，然后控制水泵噴水，帶動風扇旋轉。該風送式霧炮機裝置提高了整體效率，使噴涂距離長、范圍廣、自動化程度高、使用空間非常廣，適合無電作業，節約了資源、人力和一定的勞動力，值得今后推廣使用。
